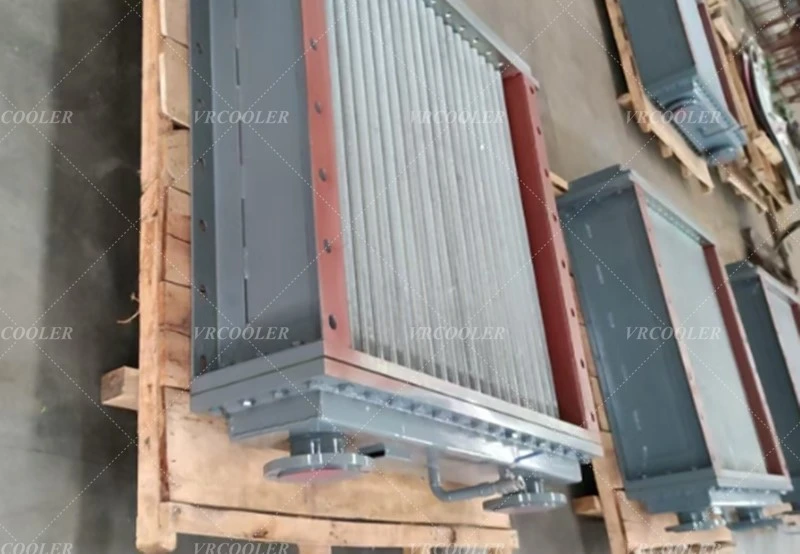

Jeneratör Hidrojen Soğutma Sistemi|Turbo Jeneratör için Kanatlı Borulu Hidrojen Soğutucu VRCOOLER

Hidrojen soğutma, büyük kapasiteli turbo jeneratörler (termal güç, kombine çevrim, nükleer güç üniteleri) için ana akım kapalı devre soğutma çözümüdür. Hidrojen gazı, hava soğutma noktasıyla karşılaştırıldığında yüksek ısı iletkenliği, düşük yoğunluk ve düşük rüzgar kaybı kaybı özellikleriyle, jeneratör gövdesi içinde dolaşan soğutma ortamı olarak görev yapar. Sıcak hidrojen, rotordan, stator sargısından ve demir çekirdekten ısıyı emer; kanatlı borulu hidrojen soğutucuları, ısıyı hidrojenden dolaşımdaki soğutma suyuna aktarır, ardından soğutulmuş hidrojen, ısı dağıtım döngüsünü tamamlamak için jeneratörün içinde geri dolaşır. VRCOOLER, yeni inşa edilen ve elden geçirilen enerji santrali projeleri için eski üniteye veya teknik çizime göre 1:1 eşdeğeri değişime sahip özel hidrojen soğutucular sunar.

Çalışma Prensibi

1. Yüksek sıcaklıktaki hidrojen, çalışma sırasında jeneratör sargıları ve çekirdeği tarafından üretilen ısıyı emer.

2. Sıcak hidrojen kanatlı borulu hidrojen soğutucu demetinden geçer; Boruların içindeki soğutma suyuna ısı transferi.

3. Soğutulmuş düşük sıcaklıktaki hidrojen, bir sonraki ısı emme döngüsü için jeneratöre geri akar.

4. Isıtılan soğutma suyu, tesis sirkülasyonlu su sistemi tarafından taşınır.

5. Sızdırmazlık yağı sistemi, muhafazanın içinde pozitif hidrojen basıncını korur; izleme sistemi, güvenli çalışma için saflığı, çiğlenme noktasını ve basıncı gerçek zamanlı olarak izler.

Hidrojen soğutma sisteminin avantajları

- Yüksek ısı transfer kapasitesi: Hidrojenin termal iletkenliği havadan ~7 kat daha yüksektir, rüzgar kaybı büyük ölçüde azalır, jeneratör verimliliğini artırır.

- Büyük güç çıkışı için kompakt jeneratör alanı

- Hidrojen, jeneratörün dahili metal parçaları için aşındırıcı değildir, yalıtımın servis ömrünü uzatır.
