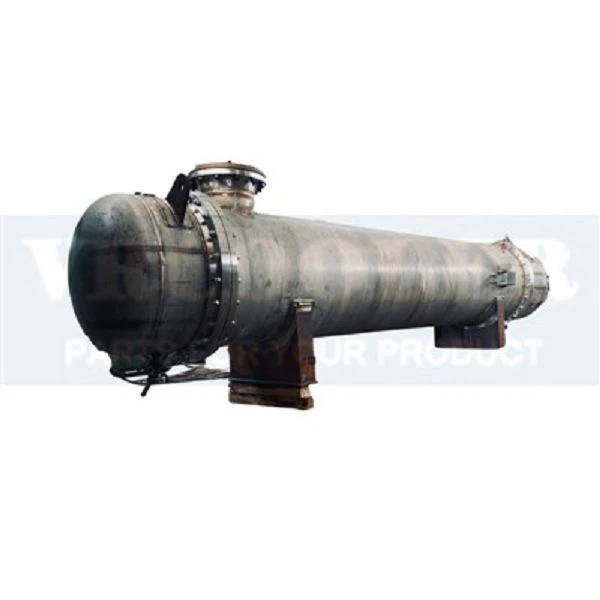

Kabuk ve Borulu Kondenser Nedir?
Kabuk ve borulu kondenserler, mükemmel ısı transferi verimliliği için bir dizi yüksek performanslı boru içeren sağlam bir kabuğa sahiptir. Bir bölme sistemi, soğutma ortamının akışını optimize ederek zorlu ortamlarda bile optimum ısı dağılımı sağlar. Çok yönlülük göz önünde bulundurularak tasarlanan bu ürün, çok çeşitli proses sıvıları ve soğutma ortamlarını barındırabilir ve bu da onu endüstriler arasında çok yönlü bir seçenek haline getirir.
Kabuk ve borulu kondansatör, uzun bir servis ömrü için dikkatle tasarlanmıştır ve dayanıklı yapısı, değişen basınç ve sıcaklık dalgalanmalarına dayanarak bakım ihtiyacını en aza indirebilir. Temizleme ve boruların değiştirilmesi basittir, tutarlı performans ve uzun ürün ömrü sağlar.
İlgili ürün
Borulu ısı değiştirici olarak da bilinen kabuk ve boru evaporatörü. Duvar tipi ısı değiştiricinin ısı transfer yüzeyi olarak boru demetinin duvarının kabuğu kapalıdır. Bu ısı eşanjörü yapısı nispeten basit, güvenilir bir işlemdir, çeşitli yapısal malzemeler (çoğunlukla metal malzemeler) imalatında mevcuttur, yüksek sıcaklıklarda ve yüksek basınçlarda kullanılabilir ve şu anda en yaygın kullanılan türdür. Kabuk ve borulu ısı eşanjörü petrokimya, elektrik enerjisi ve diğer endüstriler için önemli bir ekipmandır.
Plakalı ve kabuklu eşanjör, plaka kirişi ve kabuk iki parçadan oluşan bir plakalı levha grubudur. Plaka grubu argon arkı kaynağı veya plazma kaynağı ile kaynak yapılır.
Plakalı ve kabuk tipi ısı eşanjörü, yüksek ısı transfer verimliliğine, uçta küçük sıcaklık farkına, yüksek sıcaklık direncine, yüksek basınç direncine, iyi sızdırmazlık performansına, düşük basınç düşüşüne, az yer kaplamaya, güvenli ve güvenilir, kompakt yapıya sahiptir, her ikisi de plakalı eşanjör ve kabuk ve borulu ısı değiştirici avantajları, yüksek verimli yeni bir ısı değiştirici türüdür.
Kabuk ve Borulu Kondenserler - Çok çeşitli uygulamalarda üstün performans sunmak üzere tasarlanmış yüksek verimli ısı değişim teknolojisi. Vrcooler kabuk ve boru kondenserleri, mükemmel ısı transferi verimliliği için bir dizi yüksek performanslı boru içeren sağlam bir kabuğa sahiptir.
Kabuk ve Borulu Eşanjör, petrol rafinerilerinde ve diğer büyük kimyasal proseslerde en yaygın olarak tanınan ısı eşanjörü türüdür ve aşağıdakiler için geçerlidir:
Daha yüksek basınçlı uygulamalar.
Bu tür ısı eşanjörü, içinde bir dizi boru bulunan bir kabuktan (büyük bir basınçlı kap) oluşur. Bir akışkan boruların içinden geçer ve diğer akışkan iki akışkan arasında ısıyı aktarmak için boruların üzerinden (kabuk içinden) akar.
Kabuk ve borulu ısı eşanjörünün kolay tasarımı, onu çok çeşitli uygulamalar için mükemmel bir soğutma çözümü haline getirir. Paslanmaz Çelik Kabuk ve Borulu Isı Eşanjörlerinin ana uygulaması, motorlar, şanzımanlar ve hidrolik güç ünitelerindeki hidrolik sıvının ve yağın soğutulmasıdır. Malzemelerin doğru seçilmesiyle yüzme havuzu suyu veya şarj havası gibi diğer ortamları soğutmak veya ısıtmak için de kullanılabilirler.
Kabuk ve borulu ısı eşanjörü kullanmanın temel faydası, bakımının genellikle kolay olmasıdır.
Kabuk ve Borulu Kondenserin Avantajları
İyi ısı transferi:İnce duvarlı çelik kabuğun kullanılması nedeniyle ısı transfer etkisi iyidir, soğutma ortamı olarak suyun kullanılması ise kondenserin sıcaklığını büyük ölçüde azaltabilir. Bu tip ısı eşanjörünün boyutu küçük ve ağırlığı hafif olduğundan kurulumu ve sökülmesi kolaydır.
Dikey kurulum, az yer kaplayan:Kabuk ve borulu kondansatör dikey olarak monte edilebilir, az yer kaplar ve dış mekana monte edilebilir, iç mekanda yer kaplamaz.
Güçlü korozyon direnci:Paslanmaz çelik malzeme imalat kabuğunun kullanılması ve argon arkı kaynak kaynak kalıplama kullanılarak kaynak işleminde korozyon direnci güçlüdür. Basit ve kompakt yapısı, iyi sızdırmazlık performansı ve diğer özellikleri aynı zamanda çeşitli korozif ortamların ısıtılması veya soğutulması durumlarında kimyasal üretimi için de uygun olmasını sağlar.
Soğutma suyu doğrudan yukarıdan aşağıya doğru akar:Pas ve kirin temizlenmesi kolaydır, temizlik sırasında ekipmanın çalışmasının durdurulmasına gerek yoktur ve soğutma suyunun su kalitesi yüksek gerektirmez.
Yatay yerleştirme, su akışı çok yönlü akış:Yüksek akış hızı, suyun ithalatı ve ihracatı arasındaki sıcaklık farkı, soğutma suyu miktarını azaltabilir. Soğutma suyu sıcaklığı 4-6 derece, ısı transfer katsayısı dikeyden yüksektir. Kompakt yapı, az yer kaplama.
Basit yapı, üretimi kolay:Yüksek ısı iletkenliğine, basit yapıya ve üretimi kolay kabuk ve boru kondansatörü. Su akış hızı 1~2m/s olduğunda ısı transfer katsayısı 800kcal/(m²-h-derece)'ye ulaşabilir.
Operasyonel Hususların Kabuk ve Borulu Kondansatörü
Akış düzenlemeleri
Bir kondansatör kabuğu ve borusunda iki ana tip akış düzenlemesi vardır: paralel akış ve karşı akış. Paralel akış, soğutucu ve soğutma suyunun her ikisinin de aynı yönde akması, ters akış ise zıt yönlerde akması anlamına gelir.
Paralel akış genellikle soğutma suyunun soğutucu akışkandan önemli ölçüde daha soğuk olduğu durumlarda kullanılır çünkü daha verimli ısı transferine olanak tanır. Ancak daha yüksek basınç düşüşüne neden olabilir ve tüm uygulamalar için uygun olmayabilir.
Öte yandan ters akış, soğutma suyunun soğutucu akışkandan yalnızca biraz daha soğuk olduğu durumlar için daha uygundur. Daha düşük bir basınç düşüşüne neden olur, ancak ısıyı aktarmada o kadar verimli olmayabilir.
Basınç düşmesi
Basınç düşüşü, kondansatör kabuğunun ve borusunun çalışmasında önemli bir husustur. Soğutucu akışkan ve soğutma suyunun sistem içerisinden akışı sırasında meydana gelen basınç düşüşünü ifade eder.
Yüksek basınç düşüşü verimliliğin azalmasına ve enerji tüketiminin artmasına neden olabilir. Ayrıca zamanla sisteme zarar verebilir. Bu nedenle basınç düşüşünün kabul edilebilir sınırlar içinde tutulmasının sağlanması önemlidir.
Soğutucu akışkanın ve soğutma suyunun akış hızı, tüplerin çapı ve tüplerin uzunluğu dahil olmak üzere basınç düşüşüne katkıda bulunabilecek çeşitli faktörler vardır. Bu faktörleri dikkatle göz önünde bulundurarak ve sistemi buna göre tasarlayarak basınç düşüşünü en aza indirmek ve optimum performansı sağlamak mümkündür.
Kabuk ve Borulu Kondenserin Isı Transfer Prensipleri
Yoğuşma ısı transferi
Kabuk ve borulu kondansatörde, buhar boruların dış yüzeyinde yoğunlaşarak, boruların içinde akan soğutma suyuna ısı verir. Yoğuşma sırasındaki ısı transferi, gizli ısının ve duyulur ısının transferini içeren karmaşık bir işlemdir. Gizli ısı transferi, buharın faz değiştirerek sıvıya geçmesiyle meydana gelirken duyulur ısı transferi, buhar ile soğutma suyu arasındaki sıcaklık farkından dolayı meydana gelir.
Yoğuşma ısı transferinin hızı, buharın ve soğutma suyunun fiziksel özellikleri, yoğunlaştırıcının geometrisi ve buharın ve soğutma suyunun akış hızları dahil olmak üzere çeşitli faktörlere bağlıdır. Isı transfer prosesinin verimliliğinin bir ölçüsü olan ısı transfer katsayısı da bu faktörlerden etkilenir.
Toplam ısı transfer katsayısı
Genel ısı transfer katsayısı (U), bir kabuk ve borulu kondansatördeki ısı transfer sürecinin genel verimliliğinin bir ölçüsüdür. Yoğuşturucunun hem buhar hem de soğutma suyu tarafındaki ısı transferine karşı dirençleri hesaba katar. Genel ısı transfer katsayısı aşağıdaki denklem kullanılarak hesaplanır:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Burada h_i ve h_o sırasıyla buhar ve soğutma suyu taraflarındaki ısı transfer katsayılarıdır, t_i ve t_o ise kalınlıklardır. tüp ve kabuk duvarları ve k, tüp malzemesinin termal iletkenliğidir.
Genel olarak, daha yüksek bir toplam ısı transfer katsayısı, daha verimli bir ısı transfer sürecini gösterir; bu da daha küçük bir kondenser boyutu ve daha düşük enerji tüketimi ile sonuçlanır. Bu nedenle, mümkün olan en yüksek toplam ısı transfer katsayısını elde etmek için kondansatörün tasarımını optimize etmek önemlidir.
Bakım ve Temizleme Kabuk ve Borulu Kondenser
Kirlenme ve ölçeklendirme
Kirlenme ve kireçlenme, kondenser kabuk ve boru sistemlerinde meydana gelebilecek, verimliliğin azalmasına, enerji maliyetlerinin artmasına ve potansiyel ekipman hasarına yol açabilecek yaygın sorunlardır. Kirlenme, boruların yüzeyinde kir, döküntü ve diğer maddelerin birikmesi anlamına gelirken, kireçlenme, boru duvarlarında mineral birikintilerinin birikmesidir.
Kirlenmeyi ve kireçlenmeyi önlemek için düzenli bakım ve temizlik önemlidir. Bu, sistemin kirlenme veya kireçlenme belirtileri açısından incelenmesini ve birikmenin ciddiyetine göre bir temizlik programının uygulanmasını içerebilir. Bazı durumlarda inatçı kalıntıları gidermek için kimyasal işlemler gerekli olabilir.
Temizleme teknikleri
Kondenser kabuk ve boru sistemlerinden kirlenmeyi ve tortuyu gidermek için kullanılabilecek çeşitli temizleme teknikleri vardır. Bunlar mekanik temizleme, kimyasal temizleme ve yüksek basınçlı suyla temizlemeyi içerir.
Mekanik temizlik, boru yüzeyindeki kirlenmeyi ve pullanmayı fiziksel olarak gidermek için fırçaların, kazıyıcıların veya diğer aletlerin kullanılmasını içerir. Kimyasal temizlik, birikintileri çözmek için özel bir kimyasal solüsyon kullanırken, yüksek basınçlı su temizliği, birikintileri uzaklaştırmak için yüksek basınçlı su jetlerinin kullanılmasını içerir.
Kullanılan temizleme tekniğinin kirlenmenin veya tortunun tipine ve ciddiyetine bağlı olacağını unutmamak önemlidir. Belirli bir sistem için en uygun temizleme yöntemi konusunda rehberlik almak üzere profesyonel bir teknisyene veya üreticiye danışmanız önerilir.
Kondenser kabuk ve boru sistemlerinin düzenli bakımı ve temizliği, kirlenmenin ve kireçlenmenin önlenmesine yardımcı olarak optimum performans ve enerji verimliliği sağlar.
Test yöntemleri
Kondenser kabuğunun ve borusunun performans değerlendirmesi, sistemin verimli çalışmasını sağlamak için çok önemlidir. Kondansatör kabuğunun ve borusunun performansını değerlendirmek için kullanılan test yöntemleri şunları içerir:
• Isı transfer katsayısı ölçümü
• Basınç düşüşü ölçümü
• Kirlenme faktörü ölçümü
Isı transfer katsayısı ölçümü, sıcak akışkandan soğuk akışkana ısı transfer oranının belirlenmesini içerir. Basınç düşüşü ölçümü, kondansatördeki basınç düşüşünün belirlenmesini içerir. Kirlenme faktörü ölçümü, kondansatörün kirlenme direncinin belirlenmesini içerir.
Performans metrikleri
Kondansatör kabuğunun ve borusunun performansı, aşağıdakiler de dahil olmak üzere çeşitli performans ölçümleri kullanılarak değerlendirilebilir:
• Genel ısı transfer katsayısı (U).
• Isı aktarım hızı (Q).
• Etkinlik (ε).
• Performans katsayısı (COP).
Genel ısı transfer katsayısı (U), sıcak ve soğuk akışkanlar arasındaki toplam ısı transfer oranının bir ölçüsüdür. Isı transfer hızı (Q), sıcak ve soğuk akışkanlar arasında transfer edilen ısı miktarının bir ölçüsüdür. Etkinlik (ε), gerçek ısı transfer hızının mümkün olan maksimum ısı transfer hızına oranının bir ölçüsüdür. Performans katsayısı (COP), sistemin verimliliğinin bir ölçüsüdür.
Kabuk ve Borulu Kondenserlerin Tasarımı ve Yapımı
Ana bileşenler
Kabuk ve boru kondenserleri, endüstriyel uygulamalarda buharı sıvı halinde yoğunlaştırmak için yaygın olarak kullanılmaktadır. Bir kabuk ve boru kondansatörünün ana bileşenleri bir kabuk, borular, boru levhaları, saptırma plakaları ve bir demet destek plakası içerir. Kabuk, tüpleri içeren ve yoğunlaştırıcı için bir muhafaza görevi gören silindirik bir kaptır. Borular tipik olarak bakır, pirinç veya paslanmaz çelikten yapılır ve kabuk içinde bir demet halinde düzenlenir. Tüp tabakaları kabuğun her iki ucunda bulunur ve tüpleri desteklemeye ve kapatmaya yarar. Akışkanın akışını yönlendirmek ve ısı transfer verimliliğini artırmak için saptırma plakaları kullanılır. Demet destek plakası, kabuğun alt kısmında bulunur ve boru demetinin ağırlığını destekler.
Yapı Malzemeleri
Kabuk ve borulu kondansatörlerin yapım malzemeleri uygulamaya ve kullanılan akışkanlara bağlıdır. Kabuk ve boru levhaları genellikle karbon çeliğinden, paslanmaz çelikten veya her ikisinin birleşiminden yapılır. Borular genellikle bakır, pirinç veya paslanmaz çelikten yapılır. Malzeme seçimi akışkanların aşındırıcılığı, çalışma sıcaklığı ve basıncı, malzemelerin maliyeti gibi faktörlere bağlıdır.
Kabuk ve Borulu Kondenser Çeşitleri
Kabuk ve borulu kondansatörler yatay veya dikey yönelimli olarak tasarlanabilir. Yön seçimi mevcut alana, kullanılan akışkanın tipine ve akış hızına bağlıdır. Yatay kondansatörler genellikle düşük ila orta akış hızları için kullanılırken, dikey kondansatörler yüksek akış hızları için kullanılır. Alanın kısıtlı olduğu durumlarda dikey kondansatörler de tercih edilir.
Sabit tüp sayfası
Sabit boru levhalı kondansatörde, borular boru levhaya sabitlenir ve bu daha sonra kabuğa kaynaklanır. Bu tip kondansatör basit ve uygun maliyetlidir ancak esnekliği sınırlıdır. Boru tabakası yalnızca belirli sınırlar dahilinde genişleyebilir veya daralabilir, bu da termal strese neden olabilir ve kondenserin ömrünü kısaltabilir.
U boru tasarımı
U borulu kondansatörde borular U şeklinde bükülür ve boru levhasına sabitlenir. Bu tasarım, termal genleşme ve büzülmeye izin vererek tüp tabakasındaki gerilimi azaltır ve kondansatörün ömrünü uzatır. U-borulu kondansatörler, termal çevrimin sık olduğu uygulamalarda yaygın olarak kullanılır.
Yüzer kafa tipi
Yüzer kafalı kondansatörde, tüp tabakası kabuğa sabitlenmez ve tüp demeti kabuk içinde serbestçe hareket edebilir. Bu tasarım, kolay bakım ve temizliğe olanak tanır, ancak sabit tüplü levha kondansatörlere göre daha pahalıdır. Yüzer kafalı kondansatörler, sık sık temizliğin gerekli olduğu uygulamalarda yaygın olarak kullanılır.
Kabuk ve Borulu Kondenserlerin Termal ve Hidrolik Tasarımı
Bir kabuk ve boru kondenserinin ısı görevi, proses akışkanının kütle akış hızına ve akışkanın girişi ile çıkışı arasındaki sıcaklık farkına göre hesaplanır. Akışkanların fiziksel özelliklerine bağlı olan ısı transfer katsayısı da dikkate alınır. Isı görevi aşağıdaki denklem kullanılarak hesaplanabilir:
Q=m * Cp * ΔT
Burada Q ısıl görev, m proses akışkanının kütlesel akış hızı, Cp akışkanın özgül ısı kapasitesi ve ΔT akışkanın girişi ile çıkışı arasındaki sıcaklık farkıdır.
Kabuk ve borulu kondansatördeki basınç düşüşü, tasarım sürecinde dikkate alınması gereken önemli bir faktördür. Basınç düşüşü, akışkanın tüplerden ve kabuktan akarken sürtünme direncinden kaynaklanır. Basınç düşüşü aşağıdaki denklem kullanılarak hesaplanabilir:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Burada ΔP basınç düşüşü, f sürtünme faktörü, L tüpün uzunluğu, D tüpün çapı, ρ sıvının yoğunluğu ve V sıvının hızıdır.
Soğutma suyu akış hızı, kabuk ve borulu kondansatörün tasarımında önemli bir parametredir. Soğutma suyu akış hızı, proses akışkanının ısıl görevine ve soğutma suyunun girişi ile çıkışı arasındaki sıcaklık farkına bağlıdır. Soğutma suyu akış hızı aşağıdaki denklem kullanılarak hesaplanabilir:
m=Q / (Cp * ΔT)
Burada m soğutma suyunun kütlesel debisini, Cp soğutma suyunun özgül ısı kapasitesini, ΔT ise soğutma suyunun girişi ve çıkışı arasındaki sıcaklık farkını göstermektedir.
Proses akışkanının uygun şekilde soğutulmasını sağlamak için soğutma suyu akış hızının, proses akışkanının ürettiği ısıyı uzaklaştırmaya yeterli olması gerekir.
