Hidroelektrik Jeneratörde Tüp-Kanatlı Hava Soğutucusu Nasıl Çalışır?
Hidroelektrik jeneratörleri stator çekirdeğinde, sargılarda, yataklarda ve havalandırma sistemindeki elektrik kayıpları nedeniyle büyük miktarda ısı üretir. Güvenilirliği ve yalıtım ömrünü korumak için bu ısının sürekli olarak uzaklaştırılması gerekir. Burası tüplü-kanatlı hava soğutucunun (jeneratör hava soğutucusu veya kanatlı-borulu ısı eşanjörü olarak da bilinir) çok önemli bir rol oynadığı yerdir.
Borulu-kanatlı hava soğutucusu, dolaşan soğutma suyunu kullanarak sıcak iç havayı soğutarak jeneratördeki ısıyı uzaklaştırır.
Genel süreç:
- Jeneratör statöründen gelen sıcak hava kanatlı tüplere üflenir.
Jeneratör fanları havayı dahili olarak sirküle eder.
- Soğutma suyu kanatlı-borulu ısı eşanjörünün borularının içinden akar.
- Sıcak havadan ısı transferi → kanatçıklar → borular → soğutma suyu.
Kanat yüzeyi ısı transfer verimliliğini arttırır.
- Soğutulan hava stator ve sargılara geri gönderilir.
- Sıcak su soğutucudan çıkar ve harici soğutma kulelerine, ısı eşanjörüne veya nehir suyu soğutma sistemlerine akar.
Hava devresi kapalı olduğundan toz ve nem dışarıda tutularak jeneratör izolasyonu korunur.
Hidroelektrik Jeneratörde Sistem Yerleşimi

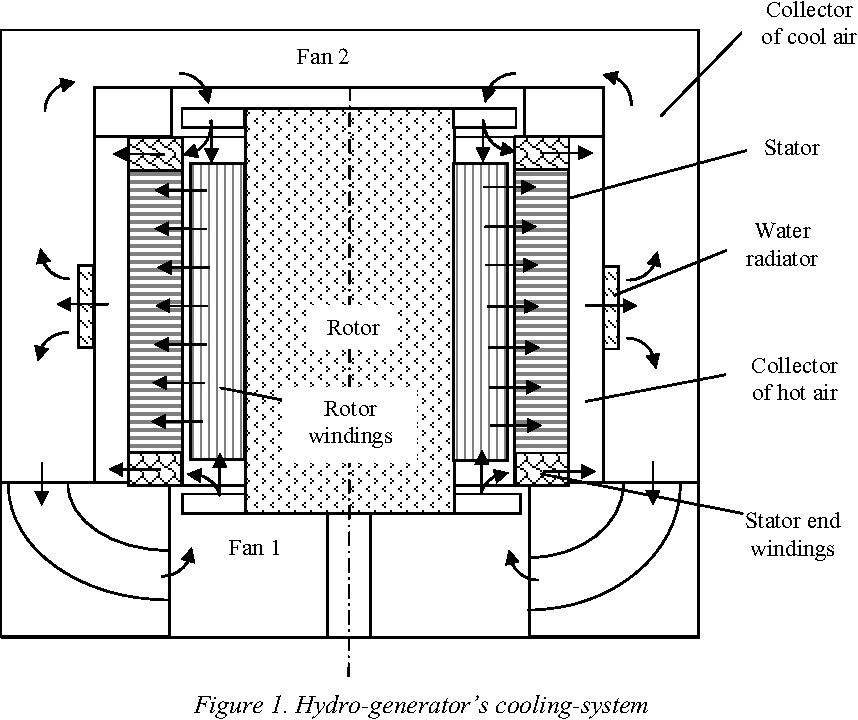

Tipik bir hidroelektrik jeneratörü soğutma sistemi şunları içerir:
- Dahili hava devresi (kapalı döngü)
- Stator çerçevesine takılı tüp-kanatlı hava soğutucuları
- Sirkülasyonlu su sistemi (genellikle nehir suyu → ikincil soğutma döngüsü → jeneratör soğutucusu)
- Jeneratör rotoruna monte edilmiş dahili fanlar
Sıcak hava jeneratörün içinde doğal olarak yükselir ve kanallar aracılığıyla hava soğutuculara doğru yönlendirilir. Soğuduktan sonra hava, stator ve rotor boşluklarına geri akar.
Adım-Adım-Adım Soğutma Döngüsü
(1) Statorda ısı üretimi
Stator sargı kayıpları (I²R kayıpları), manyetik kayıplar ve çekirdek kayıpları büyük miktarda ısı üretir.
(2) Dahili fanlar sıcak havayı hareket ettirir
Rotora monte fanlar veya ayrı üfleyiciler havayı stator çekirdeği ve sargılar arasında dolaştırır.
(3) Sıcak hava borulu-kanatlı ısı değiştiriciye girer
Soğutucu stator çerçevesi boyunca monte edilir ve hava akışı kanatçıklara doğru yönlendirilir.
(4) Su ısıyı emer
Soğuk su (hidroelektrik santral tasarımına bağlı olarak genellikle ~15–25 derece) tüplere girer ve havadaki ısıyı uzaklaştırır.
(5) Sıcak su harici bir soğutma sistemine çıkar
Su daha sonra şuraya akar:
Bir ısı değiştirici,
Soğutma kulesi veya
Doğrudan nehir-su ısısının çıkarılması,
tesis tasarımına bağlıdır.
(6) Soğutulmuş hava jeneratör çekirdeğine geri döner
İşlem sürekli olarak tekrarlanarak sabit jeneratör sıcaklıkları sağlanır.
Kanatlı borulardan akan suyu kullanarak sıcak dahili jeneratör havasını soğutarak, jeneratörü neme veya toza maruz bırakmadan verimli, kapalı{0}}döngülü ısı giderme olanağı sağlar.
