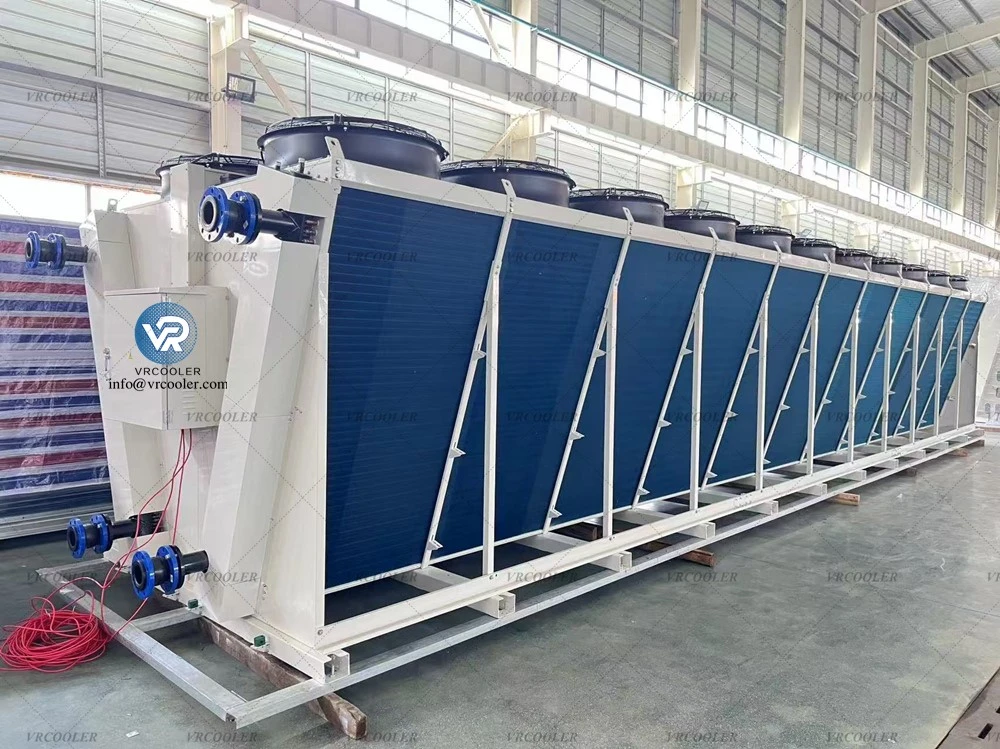

Enerji Depolama Pil Soğutması için 5MW Kuru Hava Soğutucu

Pil Enerji Depolama Sistemi (BESS) için 5 MW'lık bir kuru hava soğutucusu, şebeke-ölçekli, çok-megawatt'lık pil kaplarından gelen büyük termal yükleri reddetmek için tasarlanmıştır. Bu ağır-iş tipi endüstriyel birimler, kapalı-döngü sıvıdan{-havaya ısı alışverişi kullanır; bu, genellikle dahili bileşenleri dış havaya veya toza maruz bırakmadan lityum-iyon piller veya invertörler tarafından üretilen ısıyı dağıtır.

Temel Teknik Özellikler

5MW kapasiteli bir ünite belirlerken genellikle aşağıdaki parametreleri değerlendirirsiniz:
Isı Atma Kapasitesi: 5.000 kW (en yüksek akü yükü ve yüksek ortam sıcaklıkları için tasarlanmıştır).
Soğutma Yöntemi: Dolaylı soğutma; su-glikol karışımını pilin soğuk plakaları içinde dolaştırıyor ve bu daha sonra ısıyı bir plakalı ısı eşanjörü aracılığıyla harici kuru hava soğutucuya aktarıyor.
Tasarım Yapılandırması: Ayak izini en aza indirirken yüzey alanını ve hava akışını en üst düzeye çıkarmak için tasarlanmış V-şekilli veya düz-yatak bobinleri.
Fanlar: Yedeklilik ve sessiz, enerji-verimli çalışma için çoklu, dijital olarak kontrol edilen EC (Elektronik Olarak Değiştirilmiş) veya VFD{0}}tahrikli eksenel fanlar.
Malzemeler: Korozyona-dirençli galvanize veya toz-kaplamalı çelikle kaplanmış, bakır, paslanmaz çelik veya titanyum borulara sahip oluklu alüminyum kanatçıklar.
Çalışma Ortamı: Aşırı ortam sıcaklıklarında (örn. -20 derece ile 55 derece arası) çalışacak şekilde tasarlanmıştır.

Neden 5MW BESS için Kuru Soğutucular?
Kapalı-Döngü Güvenliği: Soğutma sıvısı dış ortamdan izole edilerek toz, nem ve aşındırıcı havanın hassas pil elektroniklerini bozması önlenir.
Su Tasarrufu: Soğutma kulelerinin aksine kuru soğutucular sıfır su kullanır ve işletme maliyetlerini ve bakımı önemli ölçüde azaltır.
Sıcaklık Eşitliği: Sıvı/glikol döngüleri, hücreler arasında son derece eşit sıcaklık dağılımı sağlayarak pil ömrünü ve güvenliğini en üst düzeye çıkarır.
